算力网络工程方法论全景图：从 GPU 拓扑到 MFU 的五层系统拆解

真正的算力网络优化，不是反复调一个参数，而是理解五层控制结构如何共同决定 MFU。

前言：算力网络不是一个单纯的网络问题

面对训练集群的性能波动，工程师很容易沿着最直观的线索开始排查：

  • PFC 抖动，就去调交换机 buffer；
  • ECN 不稳定，就去改水位；
  • NCCL 变慢，就怀疑交换机；
  • GPU 利用率低，就把问题归因到网络带宽。

但实际结果经常是：一个指标刚刚改善，另一个指标又开始恶化。根本原因在于，算力网络并不是一套只由交换机和网卡组成的传输系统，而是一个同时具备多层控制、多环耦合和多域协同特征的复杂系统。

链路、主机拓扑、RDMA 资源、拥塞控制和 GPU 调度，都会影响一次集合通信最终能否及时完成。只盯住其中一层，很容易把上游的原因误判成下游的现象。

因此，算力网络优化首先需要一张完整的认知地图。

一、算力网络的五层模型

可以把算力网络从下到上拆成五层：

  1. 物理与链路层（Physical）：400G/800G、交换机 buffer、网络 Fabric；
  2. 主机拓扑层（Host Topology）：PCIe、NUMA、GPU、NIC；
  3. RDMA 资源层（Transport）：QP、CQ、RQ、Doorbell；
  4. 流量控制层（Congestion）：ECN、PFC、DCQCN、CNP；
  5. 性能结果层（Performance）：MFU、扩容效率、P99、AllReduce 时间。

这五层不是五组互不相关的配置项，而是一条完整的因果链。底层决定系统具备多少承载能力，中间层决定能力能否被稳定使用，顶层则呈现最终结果。

二、第一层：物理与链路层——解决“有没有容量”

第一层是算力网络的容量基础，主要包括：

  • 400G/800G 链路；
  • 交换机 buffer 规模；
  • 多轨（Multi-Rail）设计；
  • Spine-Leaf 网络结构。

这一层回答的是：整个集群是否具备足够的带宽承载能力。

不过，“总带宽够”不等于“有效带宽一定高”。不少集群的链路容量并不短缺，MFU 却依然偏低。这通常意味着瓶颈已经不在物理层，而在更高层的路径、资源或控制环中。

因此，看到 GPU 等待通信时，不能直接得出“带宽不足”的结论。至少还要回答三个问题：

  1. 流量是否走在正确的链路上？
  2. 主机内部的数据路径是否足够直接？
  3. 网络和主机控制环是否已经发生排队或振荡？

三、第二层：主机拓扑层——决定 RDMA 路径是否“物理直达”

主机拓扑层经常被忽视，却可能直接决定一次 RDMA 操作要绕多远。需要重点检查：

  • GPU 与 NIC 是否位于同一个 Root Complex；
  • PCIe Switch 是否跨 NUMA；
  • NIC 发起 DMA 时是否跨 Socket；
  • GPU Peer-to-Peer 路径是否可达；
  • GPU、CPU、NIC 的亲和性是否正确。

这层的核心不是“设备都被系统识别到了”，而是数据通路是否足够短、是否存在共享瓶颈。

如果 GPU 与 NIC 不在同一 PCIe/NUMA 亲和域内，一次通信可能需要穿过额外的 CPU Socket 或 PCIe Switch。此时从外部看，现象可能是网络时延抖动；但真正发生竞争的位置，其实在主机内部的 PCIe 或 NUMA 路径上。

换句话说：

很多所谓的“网络抖动”，本质上是 PCIe 争抢或 NUMA 路径错位。

因此，在调交换机以前，应先把 GPU—NIC—CPU 的拓扑关系画清楚。

四、第三层：RDMA 资源层——最隐蔽的容量与调度瓶颈

RDMA 资源层包含：

  • QP（Queue Pair）数量；
  • RQ（Receive Queue）深度；
  • Doorbell batching；
  • CQ（Completion Queue）处理能力。

这一层最容易出现的误区是：看到通信变慢，就认为网络发生了拥塞。实际上，QP、RQ、CQ 或 Doorbell 的组织方式也可能限制 NIC 的处理效率。

例如，QP 数量过多可能带来：

  • NIC SRAM 压力增大；
  • NIC 内部调度抖动；
  • 更高的状态管理开销；
  • RNR（Receiver Not Ready）和重传增加；
  • CNP 触发行为发生变化。

相反，QP 太少又可能限制并发度。这里的目标不是简单追求“更多”或“更少”，而是让资源规模与通信模式、消息大小、并发任务数以及 NIC 能力相匹配。

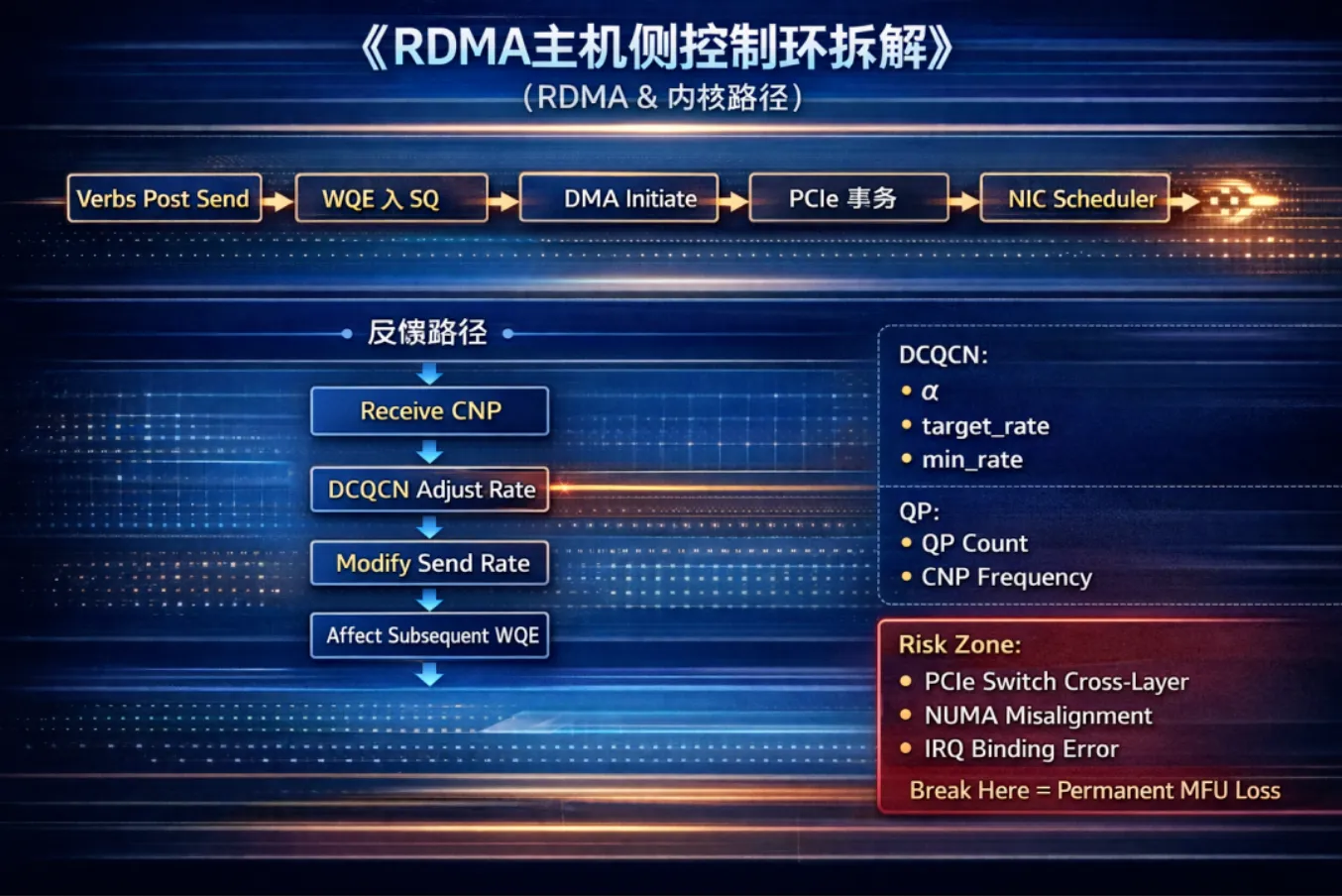

RDMA 主机控制环

一次发送通常要经过如下路径：

Verbs Post Send → WQE 进入 SQ → DMA 发起 → PCIe 事务 → NIC 调度发送

当接收端 RQ 深度不足时，可能形成另一条负反馈链：

RQ 不足 → RNR → 重传 → 延迟上升

RDMA 主机侧控制环拆解

如果只看链路利用率，这类问题很容易被漏掉。排查时应把 QP/RQ/CQ 计数、重传、RNR、Doorbell 行为与 PCIe/NUMA 拓扑放在同一条时间线上观察。

五、第四层：流量控制层——ECN、CNP、DCQCN 与 PFC 如何协作

这一层是多数工程师最熟悉的部分：

  • ECN 对发生拥塞的报文进行标记；
  • 接收端根据 ECN 信息生成 CNP；
  • CNP 返回发送端；
  • DCQCN 调整发送速率；
  • PFC 在队列接近危险水位时触发 Pause。

这里要特别区分两个方向：

  • ECN 是去程标记：交换机告诉接收端“路径上已经出现拥塞”；
  • CNP 是回程控制信号：接收端通知发送端降低发送速率。

理想情况下，ECN 与 DCQCN 应当在 buffer 耗尽以前完成反馈和收敛，让 PFC 只充当最后一道保护线。如果 buffer 规划或阈值关系不合理，系统可能出现：

  • ECN 触发过晚；
  • CNP 反馈或 DCQCN 收敛过慢；
  • PFC 过早或频繁触发；
  • Pause 沿拓扑传播；
  • 队头阻塞甚至死锁风险上升。

400G RoCE 拥塞控制路径

从交换机视角看，拥塞控制并不是一个单一阈值，而是一组需要协同的水位关系：ECN min/max、PFC Xoff/Xon 以及为在途报文预留的 Headroom。

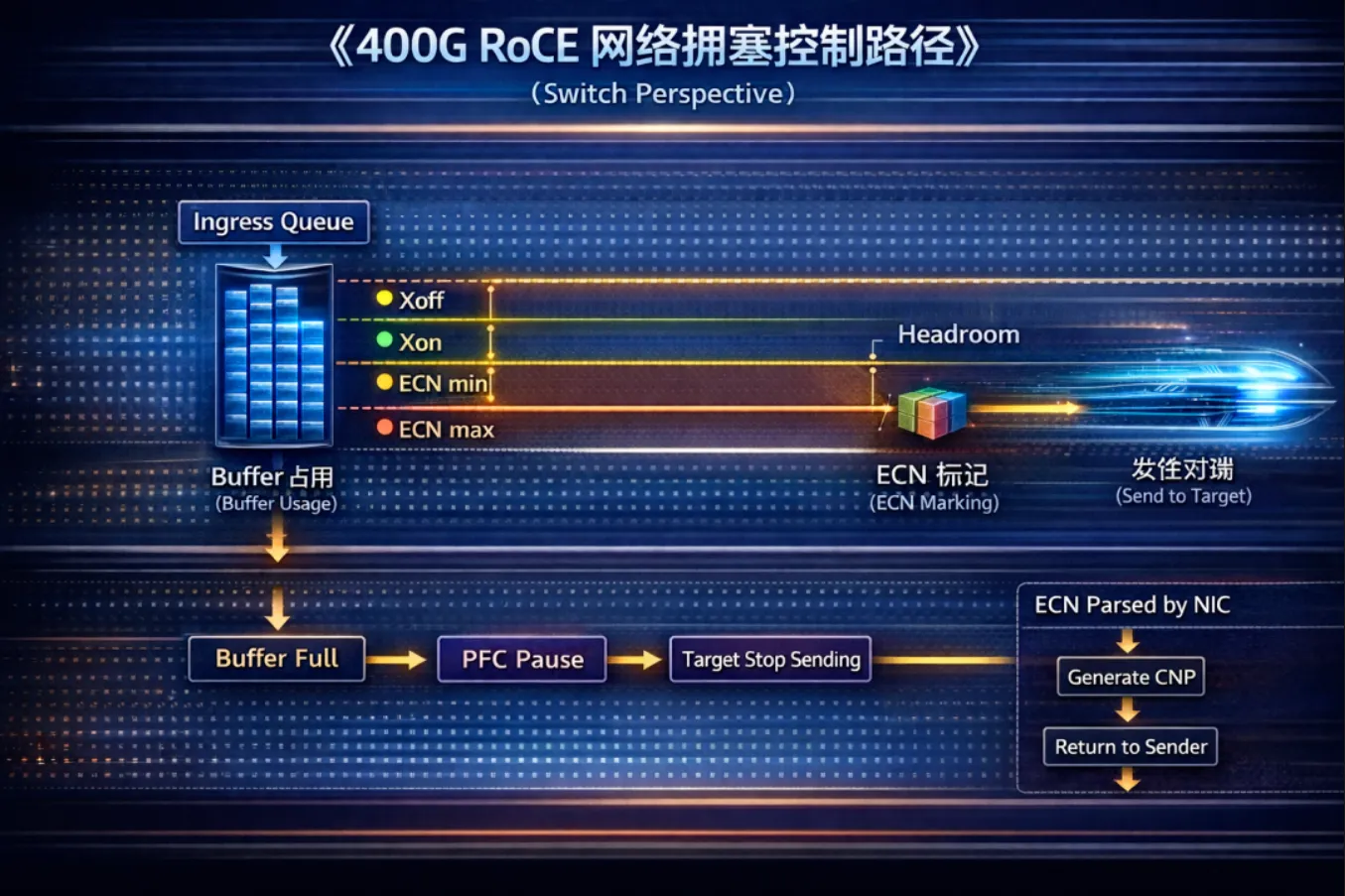

400G RoCE 网络拥塞控制路径

如果只调一个 ECN 阈值，而不考虑链路速率、RTT、在途数据量、队列共享方式和 PFC Headroom，局部优化很可能破坏另一个控制条件。

六、第五层：性能结果层——指标是现象，不一定是根因

第五层呈现的是用户最终能看到的结果：

  • MFU；
  • 扩容效率；
  • P99 时延；
  • AllReduce 时间；
  • GPU idle 时间。

这些指标十分重要，但它们属于“表象层”。如果只盯着这一层，就容易把结果当成原因。

例如，MFU 低可能由多种原因共同造成：

  • 计算与通信重叠不足；
  • NIC 或 PCIe 成为瓶颈；
  • 拥塞控制发生抖动；
  • GPU—NIC 拓扑错误；
  • QP/RQ/CQ 资源配置与负载不匹配；
  • 个别 Rank 的长尾等待放大为全局同步等待。

所以，“MFU 低”只能告诉我们系统没有充分利用算力，不能直接告诉我们应该修改哪一个参数。

七、真正关键：三个控制环叠加

从系统视角看，算力网络本质上是三个控制环的叠加。

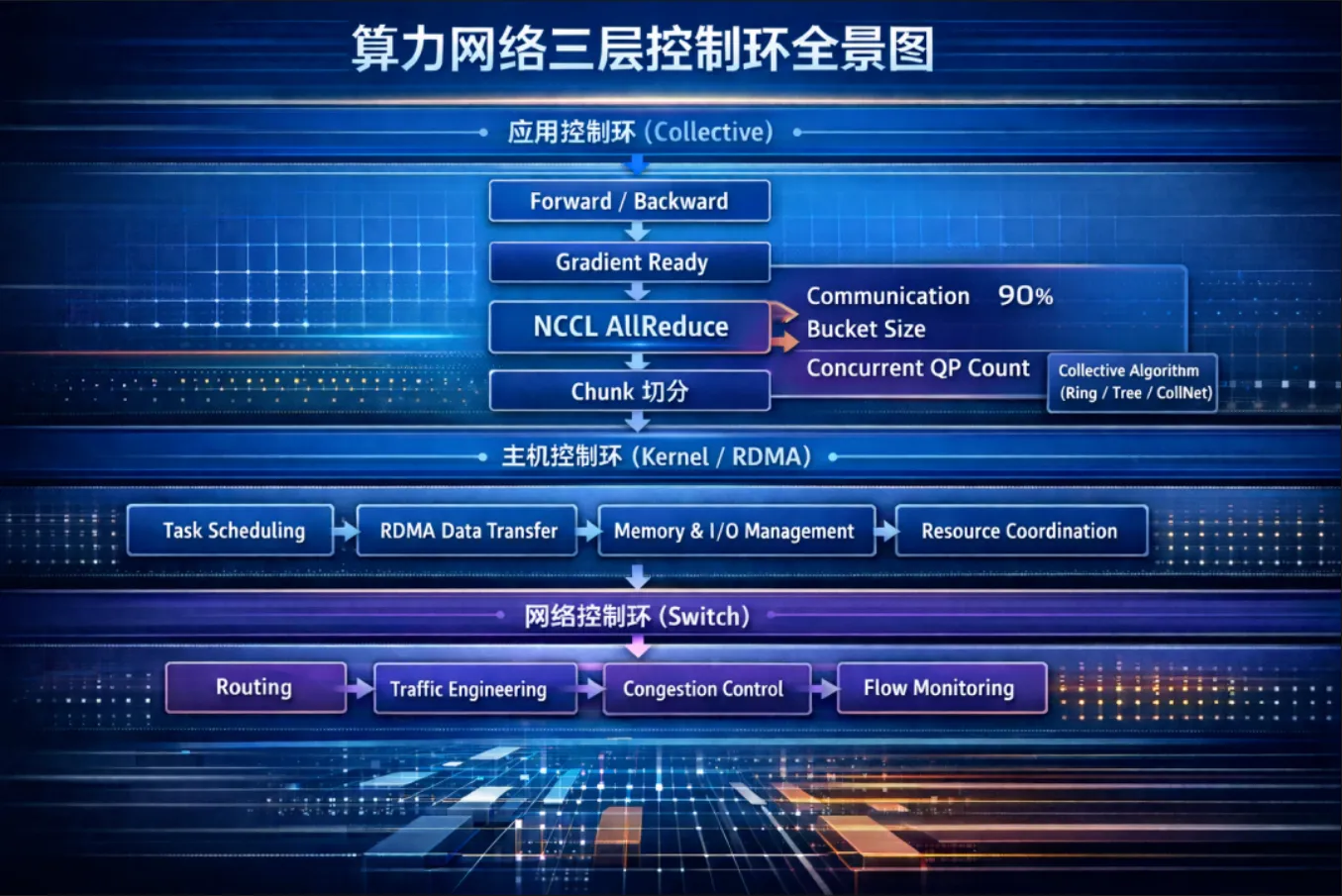

算力网络三层控制环全景图

控制环 1：网络拥塞控制环

ECN 标记 → CNP 返回 → DCQCN 调速 → 发送端降速

这个环负责在网络出现排队时调整流量。如果反馈过慢或阈值不协调，就会产生队列振荡、PFC Pause 和时延长尾。

控制环 2：RDMA 资源与主机控制环

RQ 深度不足 → RNR → 重传 → 延迟上升

这个环位于 NIC、PCIe、内存和内核路径之间。即使交换机没有明显拥塞，主机侧资源不足也可能让通信产生抖动。

控制环 3：GPU 调度与应用控制环

Kernel 执行 → NCCL 集合通信 → 同步阻塞 → GPU idle

训练任务通常具有同步特征。只要某个 Rank 因网络、拓扑或资源问题变慢，其他 Rank 就可能在集合通信处等待。局部延迟会被同步点放大，最终表现为 GPU 空闲和 MFU 下降。

为什么会出现“共振”

三个控制环的时间尺度不同，却会相互影响：

  1. 网络排队增加，ECN/CNP 反馈开始工作；
  2. 发送端降速改变了 RDMA 请求的完成节奏；
  3. 集合通信完成时间被拉长；
  4. GPU 在同步点等待；
  5. 下一轮通信又以更突发的方式到达网络。

当这种反馈反复叠加时，MFU 可能不是平滑下降，而是出现断崖式波动。

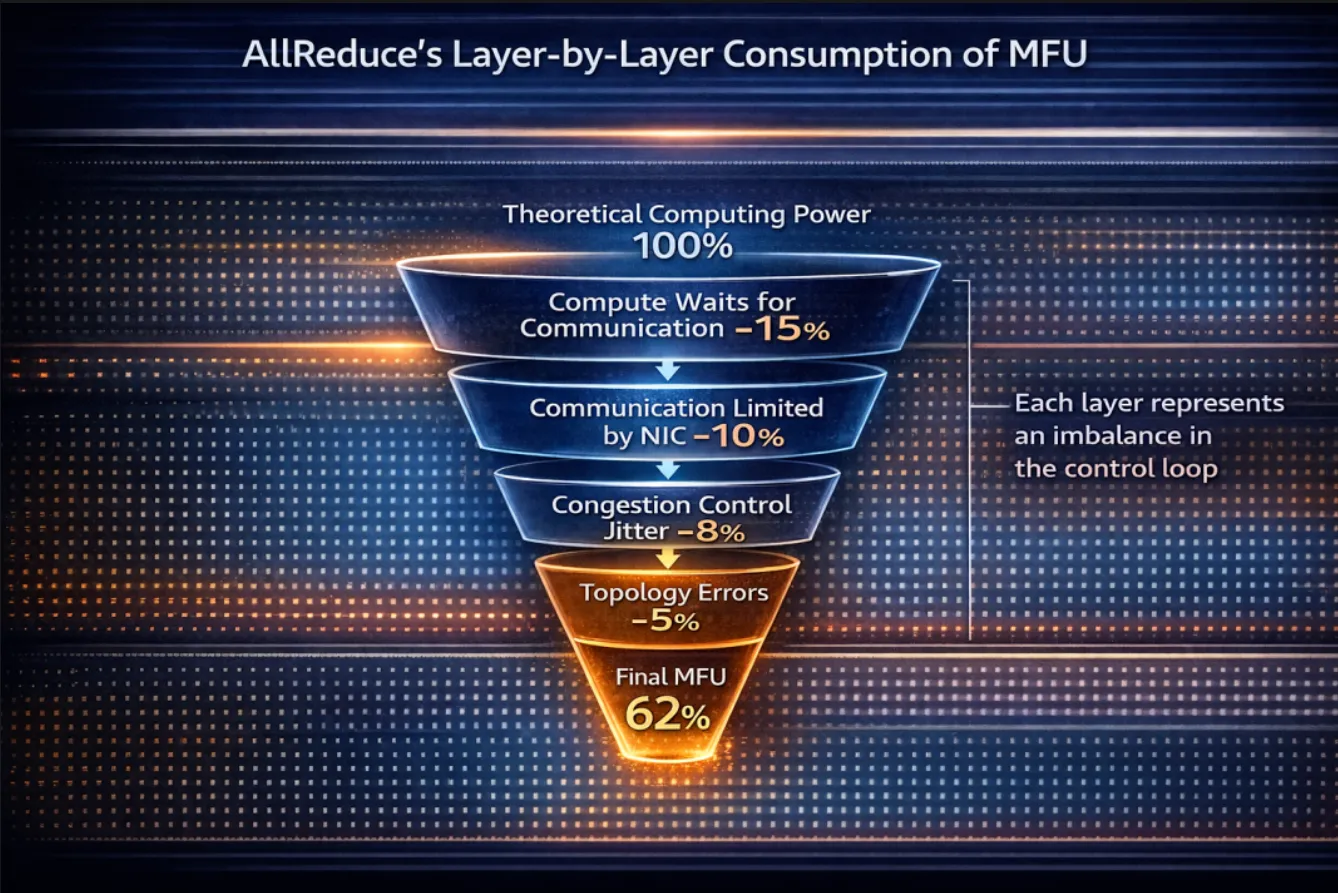

AllReduce 对 MFU 的逐层消耗示意

图中的百分比用于说明不同层次可能共同消耗 MFU，不代表某个真实集群的实测结果。

八、为什么必须用“五层法”排查

正确的排查方向应当是：从第五层的结果出发，逐层向下验证，直到找到能够解释全部现象的底层原因。

例如：

MFU 低 → AllReduce 变慢 → CNP 频繁 → ECN 过早 → Buffer/阈值规划不匹配

这才是一条完整的因果链，而不是看到 CNP 增多就立即修改 DCQCN，或看到 PFC Pause 就直接扩大 buffer。

建议的排查顺序

层级首先回答的问题重点观察
⑤ 性能结果层性能损失发生在什么阶段、哪些 Rank？MFU、AllReduce、P99、GPU idle、扩容效率
④ 流量控制层网络是否排队，反馈环是否稳定？ECN、CNP、PFC、队列水位、DCQCN 速率
③ RDMA 资源层NIC 资源和收发队列是否成为瓶颈？QP/RQ/CQ、RNR、重传、Doorbell、NIC SRAM
② 主机拓扑层数据路径是否绕行或发生共享竞争？PCIe、NUMA、Root Complex、GPU–NIC Affinity
① 物理与链路层集群是否具备足够且健康的基础容量？带宽、丢包、FEC、端口错误、Buffer、Fabric

每下推一层，都要让该层的证据能够解释上一层的现象。否则就不应过早下结论。

九、算力网络不是“调优”，而是“建模”

真正有效的工程方法不是积累一份参数清单，而是建立系统模型：

  1. 建立五层认知模型 明确物理链路、主机拓扑、RDMA 资源、流量控制与性能结果之间的关系。

  2. 为每层建立可观测指标 不能只看 GPU 或交换机；不同层的指标必须能够按同一时间轴关联。

  3. 构建可验证的因果路径 每个结论都应回答“哪一个底层事件，经过什么机制，造成了什么上层结果”。

  4. 避免跨层误判 网络慢不一定是交换机问题，GPU idle 也不一定是算力不足。主机拓扑、PCIe 竞争和 RDMA 资源都可能伪装成网络问题。

结语

算力网络优化的难点，从来不是不知道某个参数的含义，而是不清楚参数处于哪一层、影响哪一个控制环，以及它的变化会如何传导到其他层。

五层模型解决的是“问题位于哪里”，三个控制环解释的是“问题如何传播”，而从结果层逐级向下验证，则给出了一条可重复的工程排障路径。

最终目标不是把所有参数都调到更激进，而是让链路容量、主机路径、RDMA 资源、拥塞反馈和 GPU 调度在同一个系统模型中稳定协同。只有这样，MFU、扩容效率和 P99 才会同时得到改善。
